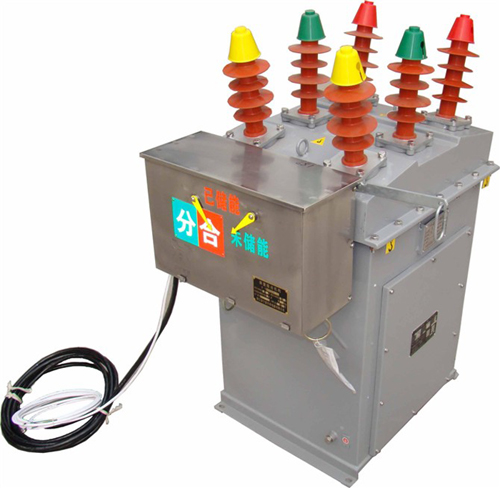

ZW8-12加高型户外柱上高压真空断路器
产品概述:
产品概述
ZW8－12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。
型号及其含义
|
主要技术参数
|
|
序号
|
名称
|
单位
|
数据
|
|
6.3KA
|
12.5KA
|
20KA
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
最高工作电压
|
kV
|
12
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路负载开断电流
|
kA
|
6.3
|
12.5
|
20
|
|
5
|
额定短路关合电流(峰值)
|
kA
|
16
|
31.5
|
50
|
|
6
|
额定峰值耐受电流
|
kA
|
16
|
31.5
|
50
|
|
7
|
额定短时1min耐受电流
|
kA
|
6.3
|
12.5
|
20
|
|
8
|
额定绝缘水平
|
工频耐压(干式)
|
kV
|
42
|
|
雷电冲击耐压(峰值)
|
75
|
|
9
|
额定操作顺序
|
|
分-0.3S-合分-180S-合分
|
|
10
|
机构寿命
|
次
|
10000
|
|
11
|
额定短路开关电流开关次数
|
次
|
30
|
|
12
|
操作机构额定合闸电压
|
V
|
110,220
|
|
13
|
操作机构额定分闸电压
|
V
|
110,220
|
|
14
|
触头开距
|
mm
|
11±1
|
|
15
|
超行程(触头弹簧压缩长度)
|
mm
|
3
|
|
16
|
三相分、合闸不同期性
|
ms
|
≤2
|
|
17
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
18
|
平均分闸速度
|
m/s
|
1.0±0.2
|
|
19
|
平均合闸速度
|
m/s
|
0.7±0.15
|
|
20
|
分闸时间
|
最高操作电压下
|
s
|
0.015-0.05
|
|
最低操作电压下
|
0.03-0.06
|
|
21
|
合闸时间
|
s
|
0.025-0.05
|
|
22
|
各相主回路电阻(组合断路器主回路电阻)
|
μΩ
|
≤120(≤200)
|
|
23
|
动静触头允许磨损累计厚度
|
mm
|
3
|
|
|
|
|
订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
