ZW6-12/630-1620型户外高压真空断路器

产品概述:

产品概述
      ZW6-12/630-12、20型户外真空断路器适用于12KV及以下交流50Hz的三相电力系统。 主要用于农网和城网作为分、合负荷电流、过载电流及短路电流之用,也可用于其它类似场所,还可作为城市市区12KV级电网的分段开关。

ZW6-12户外高压真空断路器使用环境条件
(1)周围空气温度上限+40℃,下限-40℃;
(2)海拔高度不大于2000m;
(3)相对湿度:日平均不大于95%,月平均不大于90%;
(4)风压不超过700Pa(相当于风速34m/s)
(5)空气污秽程度按GB5582规定为Ⅳ级;
(6)地震烈度不超过8度。

技术参数
断路器的额定技术参数见表1

序号
名称
单位
参数
1
      额定电流
KV
12
2

      额定绝缘水平

1min

干试

KV
42
耐压
湿试(对地)
34

雷电冲击耐压(峰值)

75
3
      额定电流
A
630
4
      额定频率
Hz
50
5
      额定短路开断电流
KA
12.5、16、20
6
      额定关合电流(峰值)
31.5、40、50
7
      额定峰值耐受电流
KA
31.5、40、50
8
      额定短时耐受电流4s
12.5、16、20
9
      操作顺序
分——0.3s——-合分——180s——合分
10

      额定短路电流开断次数

30
11
      机械寿命
10000
12
      额定操作电压配CT弹簧操作机构
V
DA24V、48V、AC、DC110V、220V
13
      触头允许磨损厚度
mm
3
14
      过电流脱扣器额定电流
A
5
15
      重量
Kg
130(标准型)


断路器的装配调整参数见表2


序号
项目
单位
参数
1
触头开距
mm
9±1
2
触头超程
3±1
3
平均合闸速度
m/s
0.6±0.2
4
平均分闸速度
1.0±0.2
5
触头合闸弹跳时间
ms
≤2
6
三相分闸同期性
ms
≤2
7
合闸时间
s
≤0.1
8
合闸时间
最高操作电压
s
≤0.06
最低操作电压
≤0.1
9
每相回路直流电阻
μΩ
≤200
10
相间中心句距(灭弧室端)
mm
193

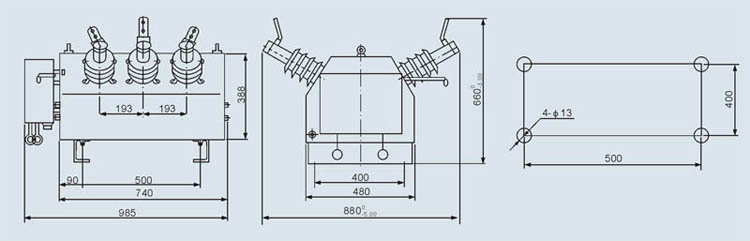

外形及安装尺寸图


ZW6-12户外高压真空断路器产品订货须知事项
    订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次,以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
