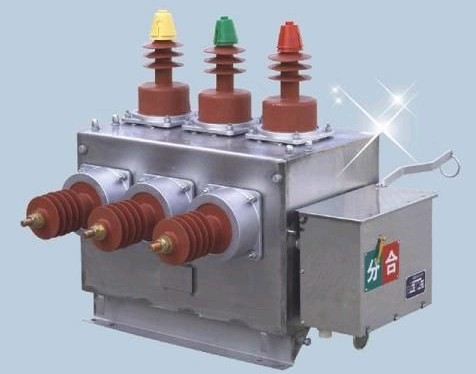

ZW10(ZW27)系列户外高压真空断路器

产品概述:

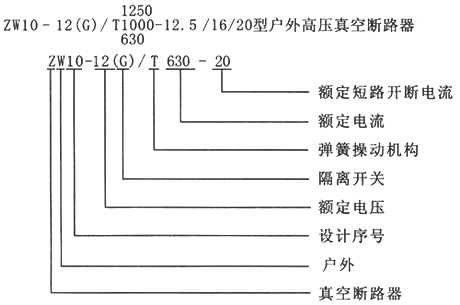

ZW10(ZW27)-12真空断路器概述：      ZW10－12G/T630－12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备,主要用于12KV等级,额定电流630A,额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。   ZW10(ZW27)-12真空断路器型号及含义：   ZW10(ZW27)-12真空断路器使用条件： a.环境温度-40℃～+40℃； b.海拔不超过2000mm，2000mm以上与用户协商； c.风压不超过700Pa(相当于风速34m/s)； d.相对湿度日平均值不大于95％，月平均值不大于90％ e.空气污秽程度Ⅲ级； f.周围空气不应受腐蚀性气体或可燃性气体等明显污染； g.无经常性的剧烈运动； h.作为绝缘介质的硅橡胶应符合GB655386有关使用场合的要求。 ◆主要技术参数 3.1额定参数                       序号 项     目 单位 参    数 1 额定电压 KV 12 2 额定电流 A 630 3 额定频率 HZ 50 4 工频耐受电压 KV 42/48 5 雷电冲击电压（峰值） KV 75/85 6 额定短路开断电流 KA 6.3 12.5 16 20 7 额定短路关合电流(峰值) KA 16 31.5 40 50 8 额定短时耐受电流 KA 6.3 12.5 16 20 9 额定峰值耐受电流 KA 16 31.5 40 50 10 额定操作顺序   分—0.3S—合分—180S合分 11 额定短路电流开断次数 次 30 12 机械寿命 次 10000 13 动触头允许磨损累计厚度 mm 3 4 14 额定操作电压 配CT型弹簧操动机构 合闸线圈 V 直流或交流220V 分闸线圈 15 过流脱扣线圈额定工作电流 A 5 16 电流互感器一、二次电流比   100/5.200/5.300/5.400/5.630/5 17 储能电机 客定电压 V 直流或交流220V 功率 W ≤200 18 重量 Kg 150 3.2机械参数 序号 项    目 单  位 参   数 1 触头开距 mm 11±1 2 触头行程 mm 3±0.5 3 平均分闸速度 m/s 1±0.2 4 平均合闸速度 m/s 0.8±0.2 5 合闸弹跳时间 ms ≤3 6 三相分闸同期性 ms ≤2 7 三相合闸同期性 ms ≤3 8 合闸时间 ms 40-60 9 分闸时间 ms 30-50 10 每极主回路电阻 ms ≤200 11 相间中心距   220±1.5 12 合闸状态触头弹簧长度 mm 25.5 3.3隔离开关技术数据 序号 项    目 单  位 数   据 1 额定电压 KV 12 2 额定电流 A 630 3 4s热稳定电流(有效值) KA 20 4 动稳定电流(峰值) KA 50 5 1.2/50μs全波冲击电压(峰值) KV 相对地75断口85 6 1min工频耐压 KV 42 7 各相导电回路电阻 μΩ ≤60 8 合闸手动操作力矩 Nm ≤150 9 触刀刚合位置偏斜 mm ≤2 10 导电部分对地绝缘距离 mm ≥160 11 断口开距 mm ≥200     外形及安装尺寸

订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。

售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.
