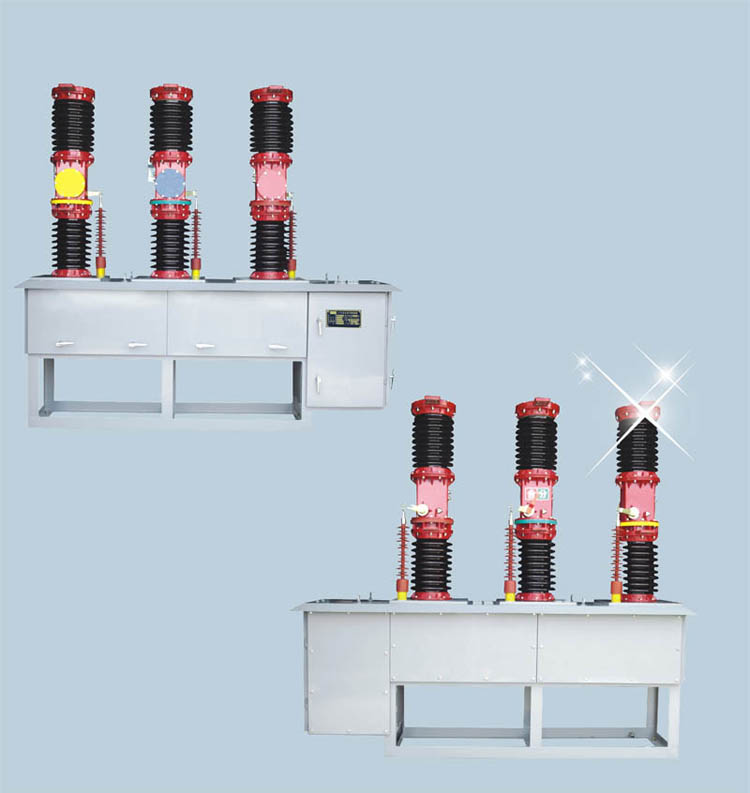

ZW7-40.5型户外高压真空断路器
产品概述:
ZW7-40.5型户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。
|
项目
|
单位
|
参数
|
||||||
|
额定电压
|
KV
|
40.5
|
||||||
|
额定电流
|
A
|
1600
|
2000 |
|||||
|
额定短路开断电流
|
KA
|
25
|
31.5 |
|||||
|
额定短路关合电流（峰值）
|
63 |
80 |
||||||
|
额定短时耐受（热稳定）电流
|
25 |
31.5 |
||||||
|
额定峰值耐受（动稳定）电流 |
63 |
80 |
||||||
|
额定短路持续时间
|
S |
4 |
||||||
|
额定绝缘水平
|
1min工频耐受电压
|
干式 |
KV
|
95 |
||||
|
湿式 |
80 |
|||||||
|
雷电冲击耐受电压（峰值）
|
185 |
|||||||
|
额定操作顺序 分-0.3S-合分-180S-合分
|
||||||||
|
额定短路开断电流开断次数
|
次
|
20
|
||||||
|
全开断时间（配弹簧操动机构）
|
ms
|
≤80
|
||||||
|
机械寿命
|
次
|
10000
|
||||||
|
额定操作电压
|
V
|
|
||||||
|
触头开柜
|
mm
|
|
||||||
|
触头超程
|
mm
|
5±1
|
||||||
|
弹跳时间
|
ms
|
≤5
|
||||||
|
每相回路 直流电阻
|
μΩ
|
≤120
|
||||||
|
断路器外形尺寸（长×高×宽）
|
mm
|
2335×2275×500
|
||||||
|
断路器带机构总质量
|
kg
|
1100
|
||||||

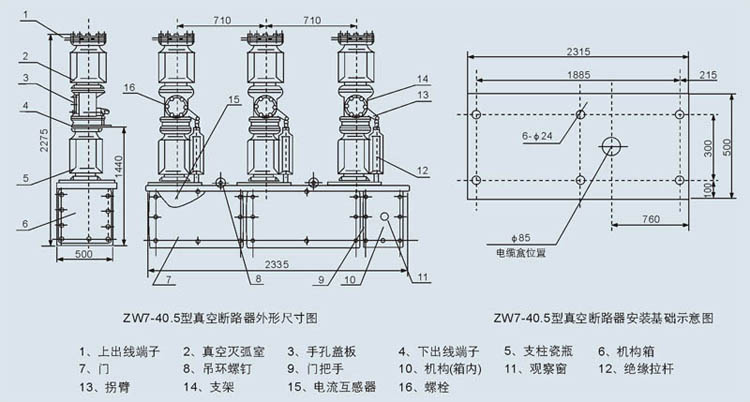

外形及安装尺寸图
产品订货须知事项
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
