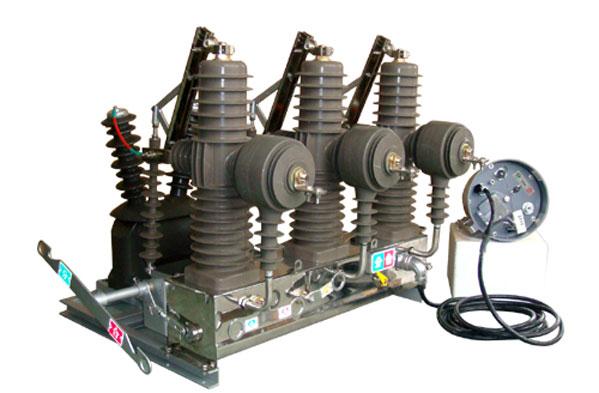

ZW43-12F看门狗智能高压真空断路器
产品概述:
ZW43看门狗真空断路器概述：
ZW43-12G型户外高压真空路器适用于10KV变电站或终端供电的市区配电站和工业用电设备中，作保护控制和短路保护用。由于户外高压真空断路器对变压器等电器设备的保护作用，可控制线路断路、过载、涌流...，有效的对变压器，电器设备，线路的进行保护作用。更可靠，更经济，特别适用城乡电网系统，电网改造 注意事项操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性
ZW43看门狗真空断路器特性：
ZW43真空断路器应用了多项技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在100米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。 产品特点及引用标准 ZW43真空断路器它专为满足配网自动化的需求而设计，可实现各种测量、保护及控制功能。 产品全密封结构设计；壳内除环氧支座外，不再有辅助绝缘材料；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。 630A时切负荷操作超过3万次，维护工作量少。切除额定短路电流20kA超过30次。 可配置隔离刀闸，具备明显断开点，维护方便、安全。
ZW43看门狗真空断路器说明：
主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
智能断路器具备小电流接地保护功能，且参数可以连续整定；
智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求.
主要技术参数
|
项目 |
单位 |
ZW43-12/T400-12.5 |
ZW43-12/T630-16 |
ZW43-12/T630-20 |
|
|
额定电压 |
kV |
12 |
|||
|
额定电流 |
A |
400 |
630 |
630 |
|
|
额定短路开断电流 |
kA |
12.5 |
16 |
20 |
|
|
额定短路关合电流(峰值） |
31.5 |
40 |
50 |
||
|
额定峰值耐受电流 |
31.5 |
40 |
50 |
||
|
额定短路耐受电流 |
12.5 |
16 |
20 |
||
|
额定短路持续时间 |
4 |
||||
|
额定绝缘水平 |
雷电冲击耐压(峰值) |
S |
相间、对地75，断口85 |
||
|
1min工频耐压 |
kV |
相间、对地42，断口48 |
|||
|
额定操作顺序 |
|
分-0.3S-合分180S合分(电动机构) |
|||
|
额定短路电流开断次数 |
次 |
30 |
|||
|
机械寿命 |
10000 |
||||
|
额定操作电压(分合线圈) |
v |
DC220，110，AC220 |
|||
|
动静触头允许磨损累计厚度 |
mm |
3 |
|||
|
过电流脱扣器额定电流 |
A |
5 |
|||
|
电流互感器电流比 |
|
200/5 400/5 600/5 |
|||
|
触头开距 |
mm |
9±1 |
|||
|
触头超程 |
2±0.5 |
||||
|
平均分闸速度 |
m/s |
1.2±0.3 |
|||
|
平均合闸速度 |
0.6±0.2 |
||||
|
分闸时间 |
ms |
30～60 |
|||
|
合闸时间 |
20～40 |
||||
|
合闸弹跳时间 |
≤2 |
||||
|
三相分合闸同期性 |
≤2 |
||||
|
每相回路直流电阻 |
μΩ |
≤80 |
|||
|
储能电机 |
额定电压 |
V |
-220 |
||
|
额定功率 |
W |
200 |
|||
|
储能时间 |
s |
≤8 |
|||
|
质量 |
kg |
125 |
|||

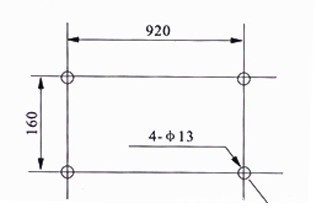

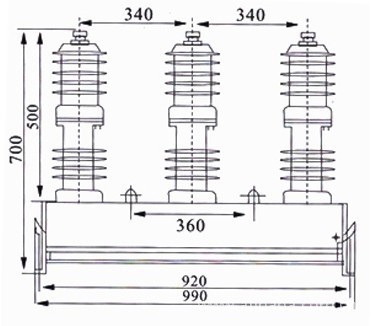

ZW43看门狗真空断路器尺寸
ZW43看门狗真空断路器订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）
4.如需要互感器过流保护装置，请注明互感器电流比。
ZW43看门狗真空断路器售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.
