ZW32-24看门狗真空断路器

产品概述:

ZW32-24智能真空断路器产品概述

          ZW32型交流高压自动重合器（以下简称重合器）是由ZW32-24C型交流高压断路器(以下简称断路器)和ST300C重合控制器(以下简称重合控制器)组成.能够按照预定的开断和重合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的、自具控制保护功能的高压开关设备。产品符合IEC62271-111标准。

1.1 主要用途

1.1.1 ZW32-24C型交流高压断路器是电站或柱上安装的户外开关设备。主要用于额定电压24Kv.22Kv.20kv.三相交流50/60Hz的输配电系统中，开合额定电流、短路电流.主要用于城市，农村配电网及20-24kV变电站。此设备二次控制线航空接头解开线后可与重合控制噐连接，使产品方便升级为自动重合器。

1.1.2 ZW32-24CZ型交流高压重合器除具备断路器的开合额定电流、短路电流功能外，还具有0～4次重合闸、定/反时限电流保护、零序电流保护、失压保护等。同时具有故障记录功能。也可用在环网中进行投切转换。产品设有RS485/232通讯接口，遵循IEC870-101 通讯规约，可与监控系统连接，便于实现四遥及远方通讯。定时、全面的自检系统大大提高了配电系统的可靠性。

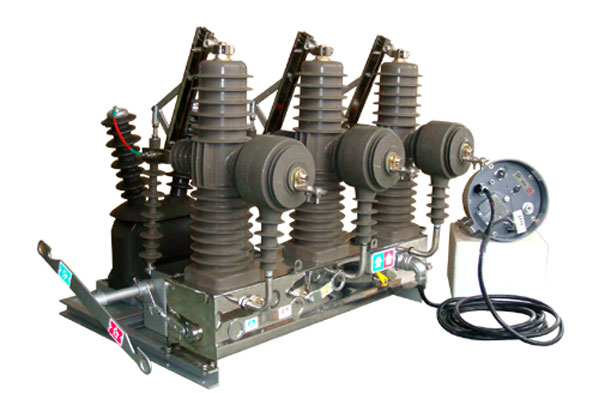

ZW32-24智能真空断路器

2.1 使用环境条件

2.1.1海拔高度：不高于2000m；

2.1.2 空气温度：上限+50 ℃，下限—40℃；

2.1.3 相对湿度：≤95%；

2.1.4 最大风速：35m/s；

2.1.5 无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

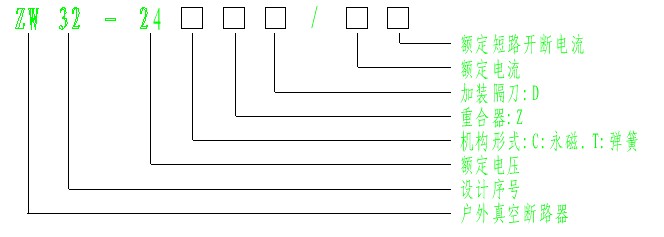

ZW32-24智能真空断路器型号含义：

表1断路器主要技术参数

序 号	项   目		单 位	数 据
电压参数
1	额定频率		Hz	50/60
2	额定电压		kV	24
4	额定1分钟工频耐受电压	干试	kV	65
		湿试		50
5	额定雷电冲击耐受电压		kV	145
电流参数
1	额定电流		A	630、1000、1250.1600
2	额定短路开断电流		kA	16、20、25
3	额定短时耐受电流		kA	16、20、25
4	额定短路持续时间		s	4
5	额定峰值耐受电流		kA	40、50、63
6	额定短路关合电流		kA	40、50、63
7	额定触头压力下限时的回路电阻		μΩ	≤60
8	额定操作顺序			分-t1-合分-t2-合分-t3-合分-闭锁
机械特性参数
1	触头开距		mm	12+1
2	平均分闸速度		m/s	1.4 ±0.2
3	平均合闸速度		m/s	0.8±0.2
4	三相分合闸不同期性		ms	≤2
5	触头超行程		mm	2+1
6	机械寿命		次	＞10000
7	触头允许磨损厚度		mm	3

ZW32-24智能真空断路器订货须知：
        订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等。
用户须提出安装方式，选择相应紧固附件。
用户须根据使用要求选择相应的功能配置。
6随机文件
6.1 产品合格证一份。
6.2 安装使用说明书一份。
6.3 装箱单一份。
