ZW27(10,12)型户外智能分界真空断路器

产品概述:

产品概述

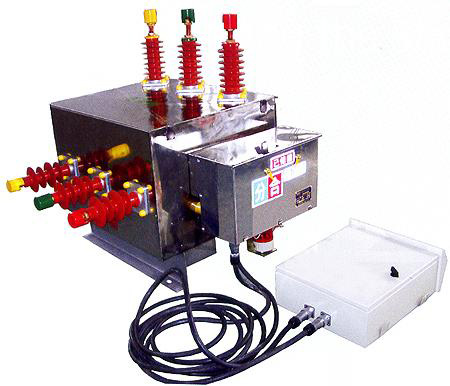

ZW27(10,12)型户外智能分界真空断路器（以下简称为断路器）主要用于10kV架空线路中作为分支或用户分界开关(俗称看门狗断路器)使用，断路器由开关本体及内置组合CT、控制器及外置PT三部分组成。

功能特点

    *内置零序和两相CT：当用户支线发生单相接地或相间短路故障时，分界开关自动跳闸，不影响变电站对馈线上其它分支线路的供电；

    *配户外PT：可提供控制电源及检测信号.

    *参数设置：过流保护值连续可调，各项参数可根据线路状况进行整定；

    *真空永磁开关：永磁机构同弹簧机构相比具有结构简单、动作可靠、使用寿命长的特点；

永磁操动机构由于运动部件非常少，取消了复杂的机械锁扣及脱扣系统，因而具有无法替代的优势：故障少、可靠、寿命长（可达到10万次以上）、无需润滑，

    *不锈钢：采用不锈刚外壳，外形美观使用寿命长；

    *控制单元：集保护与控制于一体，可通过GSM远程通讯实现抄表读数据、设置参数、查看运行状况的功能，并具有抗干扰能力强，运行安全可靠的特点。

    *带航空插头的电缆连接 各部件之间通过航空插头对接，简单方便，便于维护；

    *GSM远距离无线通讯 开关可配置GSM无线通讯附件将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控；可快速定位故障点，用户支线故障造成分界开关保护动作后，设备自动将信息报送到电力管理中心。

GSM 手机短信息界面
GSM.1 短信通信服务简介
短信息服务是GSM系统中提供的一种GSM终端（手机）之间，通过服务中心进行文本信息收发的应用服务，其中服务中心完成信息的存储和转发功能。并且由于GMS网络在全国范围内实现了联网和漫游，具有网络能力强等特点。用户无需另外组网，在极大提高网络覆盖范围的同时也为客户节省了昂贵建网费用和维护费用，克服了传统的专用网通信系统的投资成本大，维护费高，网络监控的覆盖范围狭小和用户数量有限等缺陷。比起传统的集群系统，GSM网络在无线网络覆盖方面更具有无法比拟的优势，加上GSM本身具备的双向数据传送功能，使得这些应用得到迅速普及。因此，我公司开发了具有GSM短信通信功能的故障检测控制器。该控制器可以以手机短信的方式编辑操作命令，可以方便地进行参数整定、遥控开关分合、查询开关状态、查询事件记录等。并且控制器还可通过短信通讯的方式与电力管理中心的后台机进行联接。
2 短信代码
用手机以短信息来控制器的参数整定，查阅保护定值、进行分合闸操作和查阅各种事件记录，下行的指令必须是控制器能识别的代码化了的指令。要求控制器能应答手机的查询，其上行的应答，也只能是简单的、代码化了信息。所以使用手机方式，就要短信息代码化。控制器和手机之间的租信息代码详见附表《控制器短信代码表》
3 使用短信代码时的注意事项
a、编写短信命令时，必须用英文大写格式，用中文拼音格式或英文小写格式，短信命令无效。
b、零序保护动作时限单位为秒，其它保护动作时限单位为毫秒。
c、下行零序电流的定值指令时，输入的数字必须是整数，而代表的电流是该整数的十分之一。
d、以短信息与控制器之间的通信，使用的手机必须入“中国移动”网。
e、查询定值时显示的速断和过电流值，修改定值时输入的速断和过电流定值，都是一次电流值。
