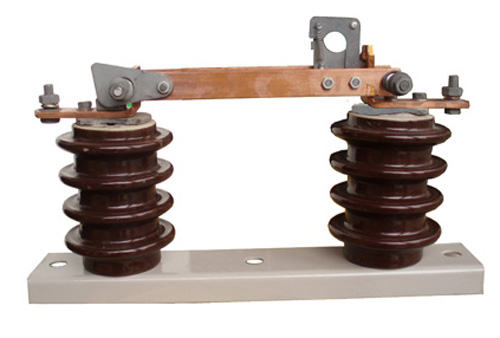

GW9-12高压隔离开关
产品概述:
|
一：GW9-12隔离开关概述： GW9-12型户外隔离开关是单相交流50Hz高压开关设备，用于10KV的电力系统中，作为有电压无负载的情况下接通或分断电源使用。 本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。 隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。 本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但安装位置应使触刀打开时趋向下方。
二：GW9-12隔离开关使用环境： 1， 海拔高度：≤1000m； 2， 环境温度：-30度~40度，高寒地区≤-40度； 3， 风压：≤700Pa,(相当于风速34m/s); 4， 地震强度：≤8度； 5， 无频繁剧烈震动场所； 6， 普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学沉积、盐雾、灰尘及其它爆炸性、侵蚀性的物质。防污型适用于污秽地区，但不应有引起火灾及爆炸物质。 三：技术参数：

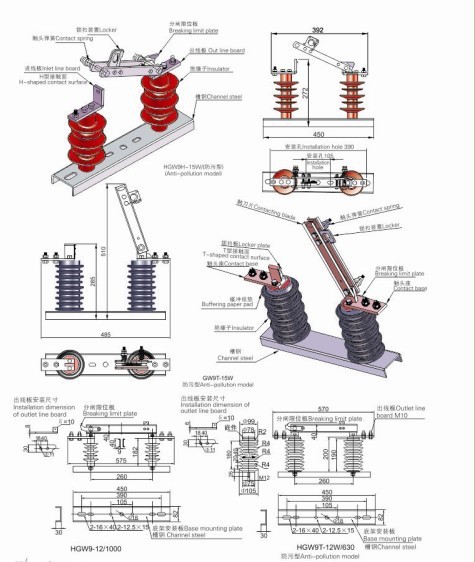

四：GW9-12隔离开关尺寸安装图
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
