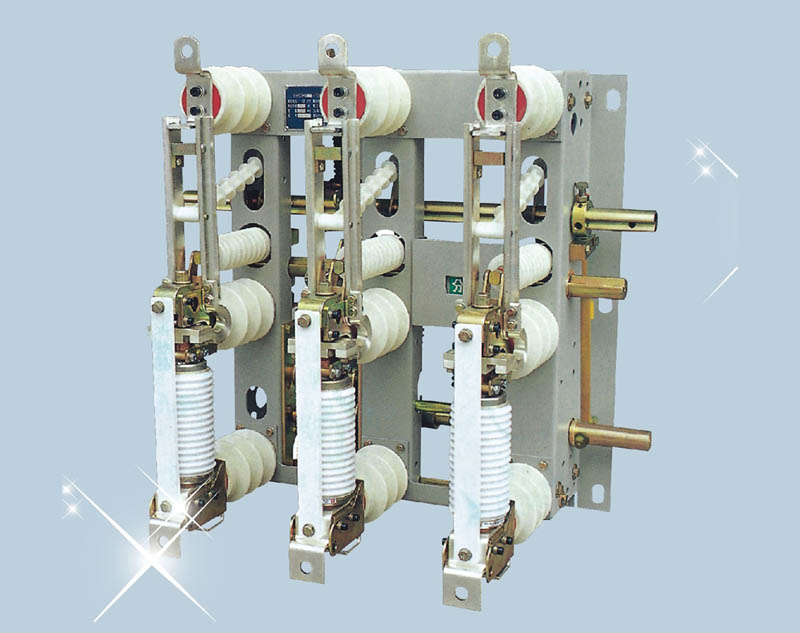

FZN16-12RD/125-31.5户内高压真空负荷开关

产品概述:


FZN16-12负荷开关概述:
  FN16A-12D/630型户内交流高压真空负荷开关及FN16A-12RD/200-31.5型负荷开关-熔断器组合电器是我厂自行设计研制而成的.性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护,有明显的各里断口且具有手、电动二用功能,可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行的功能。

FZN16-12负荷开关主要用途
  FN16A-12D/630型负荷开关和FN16A-12RD/200-31.5型组合电器适用交流50Hz,额定电压6-10KV的网络中。FN16A-12D/630可开断负荷电流,FN16A-12RD/200-31.5可开断负荷电流,过载电流和短路电流,特别适用于无油化,不检修及频繁操作要求的场所。本产品可配用CS6-Ⅰ型操作机构,也可在开关上直接操作,不必另附操作机构。选用FN16A-12D/12-J型开关可同时实现电动和手动操作。

FZN16-12负荷开关使用环境条件
A 、周围空气温度:上限+40oC ;
         下限-25 oC
b 、相对湿度:月平均值不大于90%;
       日平均值不大于95%
c 、海拔不超过:1000m;
d 、周围无腐蚀或可燃性气体等明显污染;
e 、无经常性的剧烈震动。

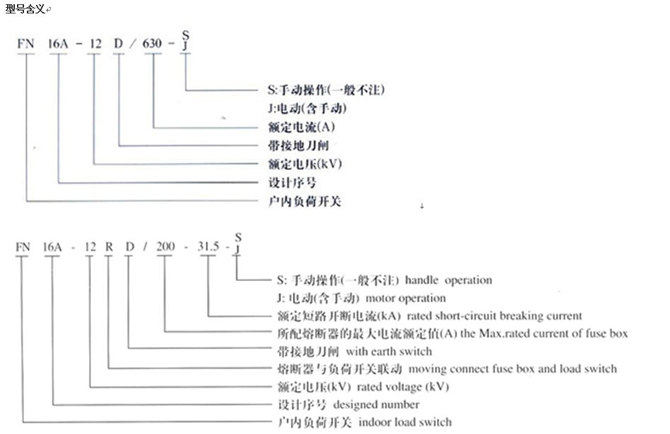

FZN16-12负荷开关含义:

技术数据
1.FN16A-12D/630型负荷开关-熔断器组合电器组合电器的技术参数见表1:
序号
项目
单位
参数
1
额定电压及最高工作电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定有功负载开断电流
A
630
5
额定闭环开断电流
A
630
6
5%额定有功负载断电流
A
31.5
7
额定电缆充电开断电流
A
10
8
额定电容开断电流
A
400
9
额定空载变压器开断电流
1600VA变压器空载电流
10
1min 工频耐受电压(有效值)对地、相间、真空断口/隔离断口
KV
42/48
11
全波雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口
KV
75/85
12
额定短时耐受电流(热稳定)
KVIS
20/3
13
额定峰值耐受电流(动稳定)
KV
50
14
额定短路关合电流
KV
50
15
额定电流开断次数
10000
16
机械寿命
10000
17
触头允许磨损累计厚度
mm
3
18
分合盏操作力距(力)

120(240)
19
额定分闸操作电压/电流
V/A
~220/0.5
20
额定分闸操作电压/电流
V/A
~220/3
2.FN16A-12RD/200-31.5负荷开关-熔断器组合电流的技术参数见表2:
序号
项目
单位
参数
1
额定电压及最高工作电压
KV
12
2
额定频率
Hz
50
3
熔断器最大额定电流
A
200
4
额定转移电流
A
3150
5
熔断管触发开关的分闸时间
ms
310+5
6
额定短路开断电流(预期有效值)
KA
31.5
7
额定短路开断关合电流(预期峰值)
KA
80
8
1min工频耐受电压(有效值)对地、相间、真空断口/隔离断口
KV
42/48
9
雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口
KV
75/85
10
熔断器撞击输出能量
J
2-5
3.隔离开关装配技术参数见表3:
序号
项目
单位
参数
1
三相刚合位置不同期
mm
≤3
2
各相刚合位置偏斜
mm
≤2
3
触刀正压力
N
200±20
4
触刀最后分离点到静触头最小距离
mm
5
静触头与上支架间主回路电阻
υΩ
≤100
4.FN16A/12RD/200-31.5型组合电器的配熔断器的技术阐述见表4.
型号
额定电压
熔断器额定电流
额定开断电流
熔体额定电流
SDLAJ,XRNT□
12
40
50
6.3,10,16,20,25,31.5,40
SDLAJ,XRNT□
100
50,63,71,80,100
SDLAJ,XRNT□
125
125
德国SIBA公司
12
200
40
160,200
5.真空灭弧室装配调整的技术参数见表5:
序号
项目
单位
参数
1
触头开距
Mm
≤8+10
2
超行程(表现在超行程弹簧上)
mm
≤5+10
3
平均合闸速度
m/s
06±0.2
4
平均分闸速度
m/s
1±0.2
5
三相触头分、合闸不同期性
ms
≤2
6
触头合闸弹跳时间
ms
≤2
7
带电体之间及相对地距离
mm
≥125
8
上,下支架间主回路电阻
υΩ
≤60
6.接地开关的技术参数见表6:
序号
项目
单位
参数
1
触头压力
N
200±200
2
接触面积

应大于视在面积的2/3
3
三相刚合位置不同期
mm
≤3
4
各相刚合位置偏斜
mm
≤1.5
5
关合速度
m/s
≥2.5

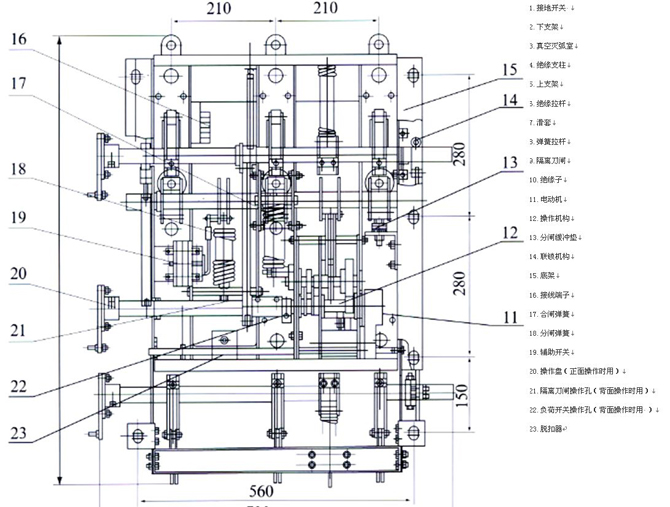

外形图

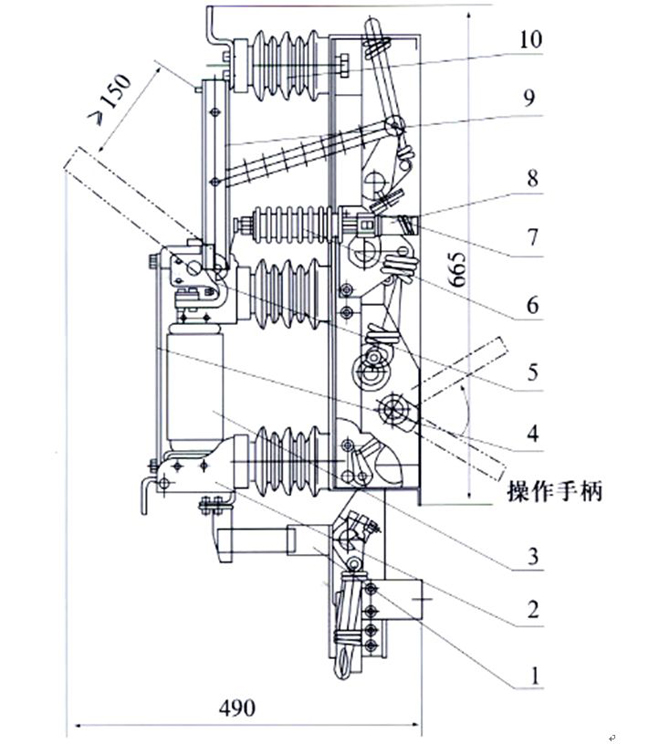

图1 FN16A-12D/630负荷开关的外形及安装尺寸

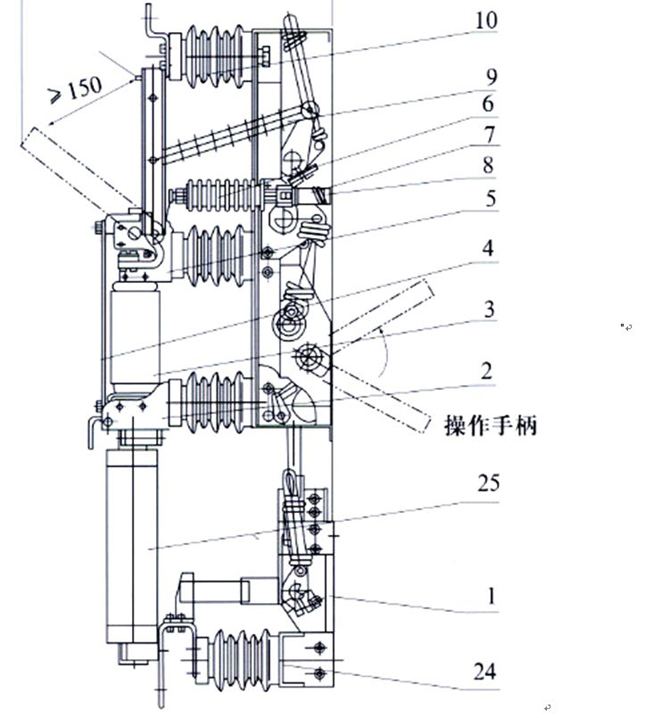

图2FN16A-12RD/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸

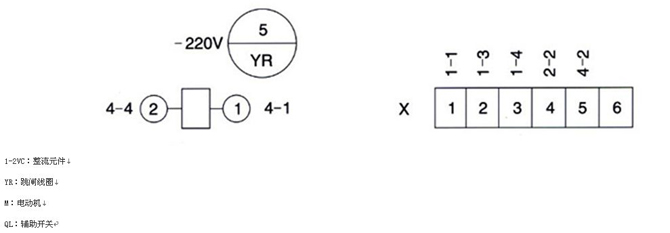

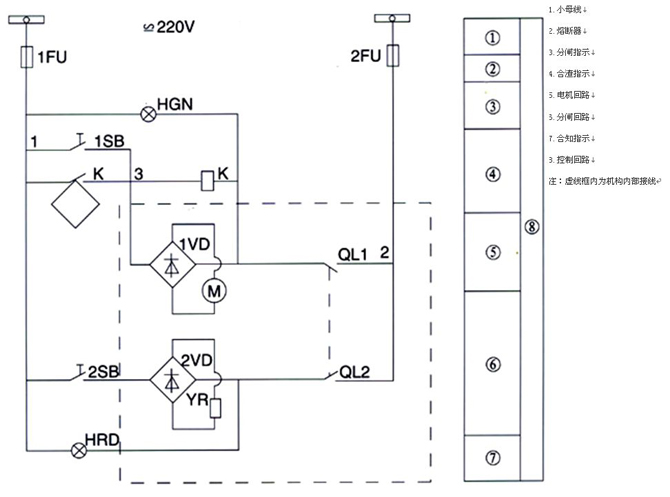

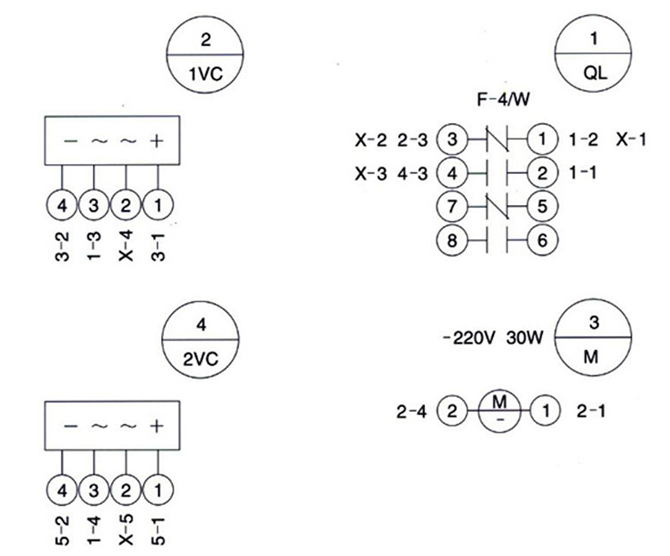

负荷开关和组合电器的控制回路
