FN3-10户内负荷开关及熔断器组合电器
产品概述:
产品概述
FN3-12、FN3-12R、FN3-12R/S负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用。
本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
使用环境
海拔不超过1000米；
周围空气温度不高于+40℃及不低于-10℃；
空气相对温度不大于90%的户内场所（当温度为+25℃）；
无导电性尘埃的环境中；
无破坏金属和绝缘的腐蚀性气体的物体；
无剧烈震动和冲击的地方；
无燃烧与爆炸危险的环境中。
技术参数
负荷开关的基本技术数据应符合下表的规定：
| 型号 | 额定电压（kV） | 最高工作电压（kV） | 额定电流（A） | 动稳定电流（kA） | 热稳定电流（kA/S） |
| FN3-12 | 12 | 12 | 400 | 25 | 10/2 |
负荷开关所配带的熔断器的型号及数据应符合下表的规定：
| 型号 | 额定电压（kV） | 额定电流（A） | 最大开断电流（有效值）（kA） | 最大断流容量（kva） |
当切断极限短路时电 流之最大峰值（kA） |
| FN3-3 | 3 | 10-50 | 40 | 200 | 24.5 |
| 75-100 | 24.5 | ||||
| 200 | 35 | ||||
| FN3-6 | 6 | 10-50 | 20 | 200 | 14 |
| 75 | 14 | ||||
| 100 | 19 | ||||
| 200 | 25 | ||||
| FN3-10 | 12 | 10-50 | 12 | 200 | 8.6 |
| 75 | 8.6 | ||||
| 100-500 | 15.5 |

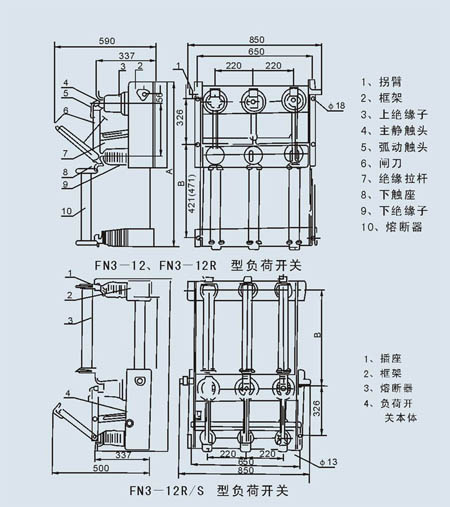

外形及安装尺寸图
