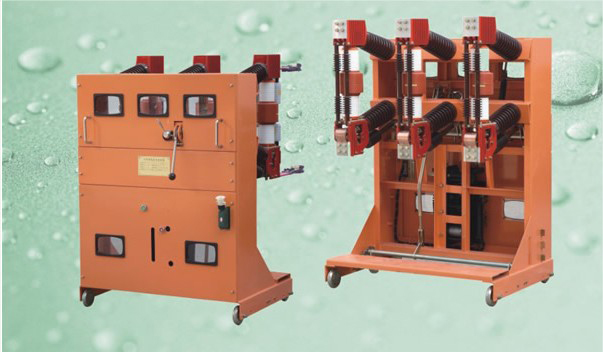

ZN23-40.5系列户内高压真空断路器

产品概述:

产品概述
      ZN23-40.5系列户内高压真空断路器是三相交流50Hz,额定电压为40.5kV的户内装置,配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用;手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用,也可配置在      KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
      本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便,且无爆炸危险及污染,供工矿企业,发电厂及变电站控制之用,并适用于频繁操作的场所,也可用于切合电容器组等特殊场合。

使用环境
1、周围空气温度:上限+40℃,下限-10℃,高寒地区-25℃;
2、海拔:1000m;
3、相对湿度:日平均值不大于95%;月平均不大于90%;(+25℃);饱和蒸汽压:日平均不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa
4、振福:地震烈度不超过8度;
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

技术参数

序号 项目 单位 参数
1 额定电压 kV 40.5
2 额定电流 A 1250 1600 2000
3 额定短路开断电流 kA 25 31.5
4 动稳定电流(峰值) kA 63 80
5 4s热稳定电流 kA 25 31.5
6 额定短路关合电流(峰值) kA 63 80
7 额定短路电流开断次数 20
8 额定操作顺序 分-0.3s-合分-180s-合分
9 额定操频率 Hz 50
10 额定雷电冲击耐受电压(全波) kV 185
11 1min 工频耐受电压 kV 95
12 合闸时间 ms ≤75
13 分闸时间 ms ≤60
14 机械寿命 10000
15 额定工作电压 V AC DC110 AC DC 220


主要机械调整参数


序号 项目 单位 参数
1 触头开距 mm 25±3
2 接触行程 mm 8±2
3 平均合闸速度 m/s 0.6~0.9
4 平均分闸速度 kA 1.8~2.2
5 三相分合不同期性 ms ≤2
6 触头合闸弹跳时间 ms ≤3
7 油缓冲器缓冲行程 mm 15±1
8 触头允许磨损累计厚度 mm 3
9 各相回路电阻 μΩ ≤50

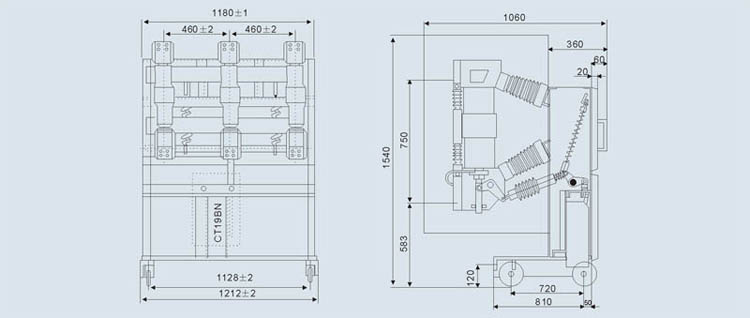

外形及安装尺寸图
