ZN12-12系列户内高压真空断路器

产品概述:

·产品概述
     ZN12-12系列真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备，是引进德国西门子公司技术制造的产品。
     本断路器结构的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。本断路器结构简单，开断能力强，寿命长，操动功能齐全，无爆炸危险，维修简便，适用于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。本产品符合GB1984-89《交流高压断路器》标准。
本断路器结构的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。本断路器结构简单，开断能力强，寿命长，操动功能齐全，无爆炸危险，维修简便，适用于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。本产品符合GB1984-89《交流高压断路器》标准。

·使用环境(真空断路器3AF型(ZN12-12系列))
1．环境温度：不高于+40℃，不低于-25 (-40℃)*。
2．海拔高度：不超过2000m。

·主要技术参数(真空断路器3AF型(ZN12-12系列))

项目	单位	单位
		I	ll	lIl	lV	V	Vl	VII	VIII	IX	X
额定电压	kV	12	12	12	12	12	12	12	12	12	12
额定电流	A	1250	1600	2000	2500	1600	2000	3150	1600	2000	3150
额定短路开断电流	kA	31.5	31.5	31.5	31.5	40	40	40	50	50	50
动稳定电流(峰值)	kA	80	80	80	80	130	130	130	140	140	140
4S热稳定电流(50kA为3s)	kA	31.5	31.5	31.5	31.5	40	40	40	50	50	50
额定短路关合电流(峰值)	kA	80	80	80	80	100	100	100	125	125	125
额定短路电流开断次数	次	50				30			12
额定操作顺序		分-0.3s-合分-180s-合分							分-0.3s-合分-180s-合分
额定雷电冲击耐受电压(全波)	kV	5
额定短时工频耐受电压(1min)	kV	42
合闸时间	ms	≤75
分闸时间	ms	≤60(50)
机械寿命	次	20000(I～IV) 10000(V-X)
额定电流开断次数	次	20000(I～lV) 10000(V-X)
储能电动机功率	W	275
储能电动机额定电压	V	110 220
储能时间	s	≤15
合闸电磁铁额定电压	V	AC、DC：110 220
分闸电磁铁额定电压	V	AC、DC：110 220
储能式分励脱扣器额定电压	V	AC、DC：110 220
失压脱扣器额定电压	V	AC、DC：110 220
过流脱扣器额定电流	A	5
辅助开关额定电流	A	AC10 DC5

注：括号数值为用储能式脱扣器分闸时的时间。

·机械特性调整参数(真空断路器3AF型(ZN12-12系列))

项目	单位	技术参数
		I,II,III,IV			V,Vl,Vll	VII,IX,X
触头行程	mm	11±1			11±1	11±1
触头超行程	mm	8±2			8±2	4+1 -0.5
合闸速度	m/s	0.6～1.4
分闸速度	m/s	1.0～1.8
触头合闸跳闸时间	ms	≤2
相间中心距离	mm	210±1.5	230±1.5	250±1.5	275±1.5	280±1.5
三相触头合分闸同期性	ms	≤2
每相回路电阻	μΩ	≤35

注：合闸速度指触头最后6mm时的平均速度，分闸速度指触头刚分6mm时的平均速度。

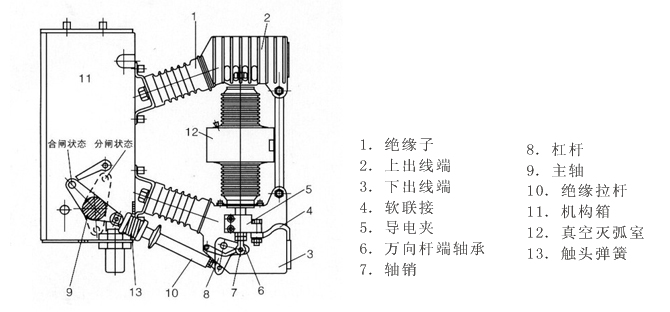

进口灭弧室的触头开距西门子公司为8±1mm(31.5kA、40Ka)；美国西屋公司为8 mm(31.5kA)；8±1mm(40kA)。·总体结构图(真空断路器3AF型(ZN12-12系列))
