LZZBW-10型电流互感器

产品概述:

概述

LZZBW-10型电流互感器适用于户外、额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。 产品执行标准为GB 1208《电流互感器》。

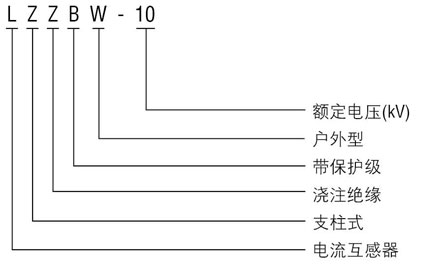

型号及其含义

正常使用条件

安装场所: 户内。 环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃。 大气条件: 大气中无严重污秽。

技术参数

产品型号 额定电压比 (kV) 准确级或准确级组合 额定输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV) LZZBW-10 5 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 10/15 10/15 10/15 15/15 0.45 1.125 10 0.9 2.25 15 1.35 3.375 20 1.8 4.5 30 2.7 6.75 40 3.6 9 50 4.5 11.25 75 6.75 16.875 100 9 22.5 150 13.5 33.75 200 18 45 300 24.5 61.25 400 24.5 61.25 500 32 80 600 32 80 800 32 80 1000 50 125

结构与特点

本型电流互感器为户外型、环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。该产品结构紧凑、体积小、重量轻且容易表面清洁。二次接线处装有接线盒，产品底板上有接地螺栓及供安装用的四个安装孔。

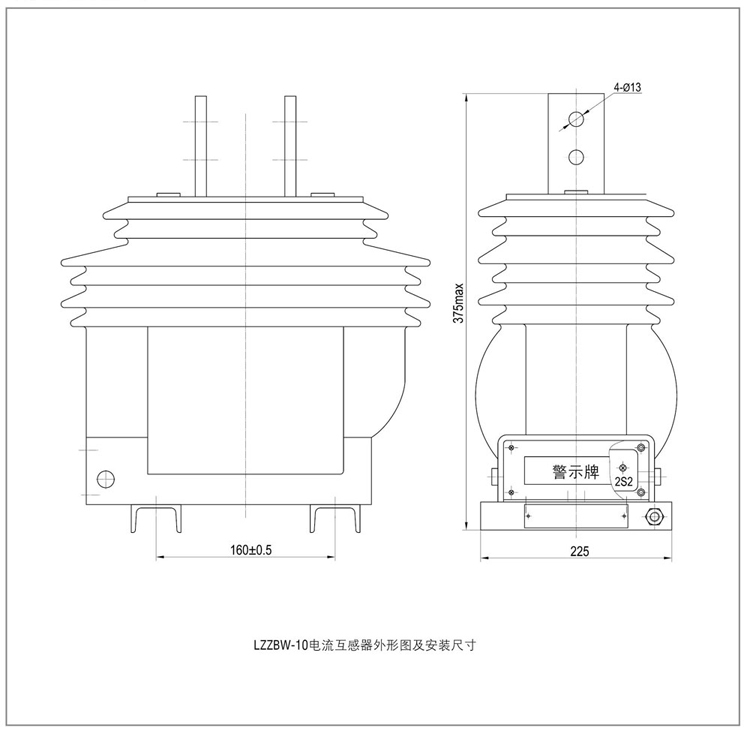

外形图及安装尺寸

订货须知 订货时请提供以下参数： 产品型号。 额定电压比 kV。 准确级组合及额定输出 VA。 环境海拔高度 m。 注:用户如有特殊要求可与我公司协商确定。
