JDZW-3、6、10型电压互感器

产品概述:

概述

JDZW-3、6、10型电压互感器适用于户外、额定频率为50Hz或60Hz、额定电压为10kV的交流电力系统中，作电能计量、电压监测和继电保护用。 产品执行标准为GB 1207《电压互感器》。

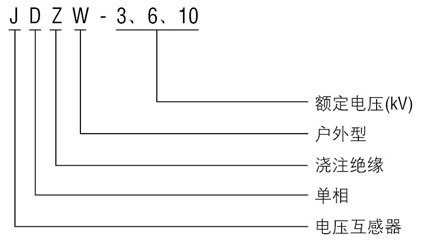

型号及其含义

正常使用条件

安装场所: 户内。 环境温度: 最高气温40℃；最低气温-25℃；日平均气温不超过 30℃。 大气条件: 大气中无严重污秽。

技术参数

产品型号 额定电压比 (kV) 准确级或准确级组合 额定输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV) JDZW-3 3/0.1 0.2 20 400 3.6/25/40 0.5 50 JDZW-6 6/0.1 0.2 30 400 7.2/32//60 0.5 80 JDZW-10 10/0.1 0.2 30 400 12/42/75 0.5 80

结构与特点

本系列电压互感器为户外型、环氧树脂浇注全封闭结构，产品具有优良的绝缘性能和防潮能力。该产品结构紧凑、体积小、重量轻且容易表面清洁。产品底板上有接地螺栓及供安装用的四个安装孔。

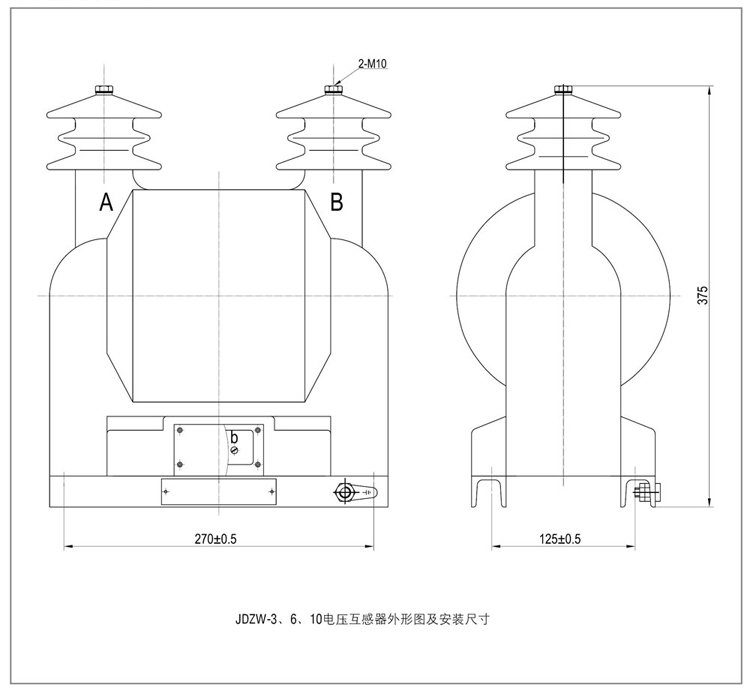

外形图及安装尺寸

订货须知 订货时请提供以下参数： 产品型号。 额定电压比 kV。 准确级组合及额定输出 VA。 环境海拔高度 m。 注:用户如有特殊要求可与我公司协商确定。
