JDZ-3、6、10型电压互感器

产品概述:

概述

JDZ-3、6、10型电压互感器适用于额定频率为50Hz或60Hz、额定电压为3～10 kV的交流电力系统中，作电能计量、电压监测和继电保护用。 产品执行标准为GB 1207《电压互感器》。

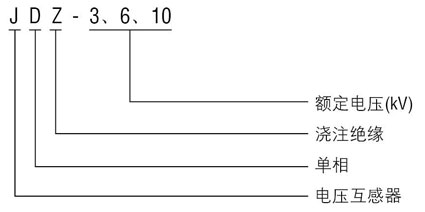

型号及其含义

正常使用条件

安装场所: 户内。 环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃。 大气条件: 大气中无严重污秽。

技术参数

产品型号 额定电压比 (kV) 准确级或准确级组合 额定输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV) JDZ-3 3/0.1 0.2 15 300 3.6/25/40 0.5 30 JDZ-6 6/0.1 0.2 20 400 7.2/32//60 0.5 50 JDZ-10 10/0.1 0.2 25 500 12/42/75 0.5 50

结构与特点

本系列电压互感器为半封闭环氧浇注式，铁心用优质的硅钢片叠装而成，浇注体中有圆筒式同心组合的一次、二次线圈。产品底部夹件上有接地螺栓及供安装用的四个安装孔。

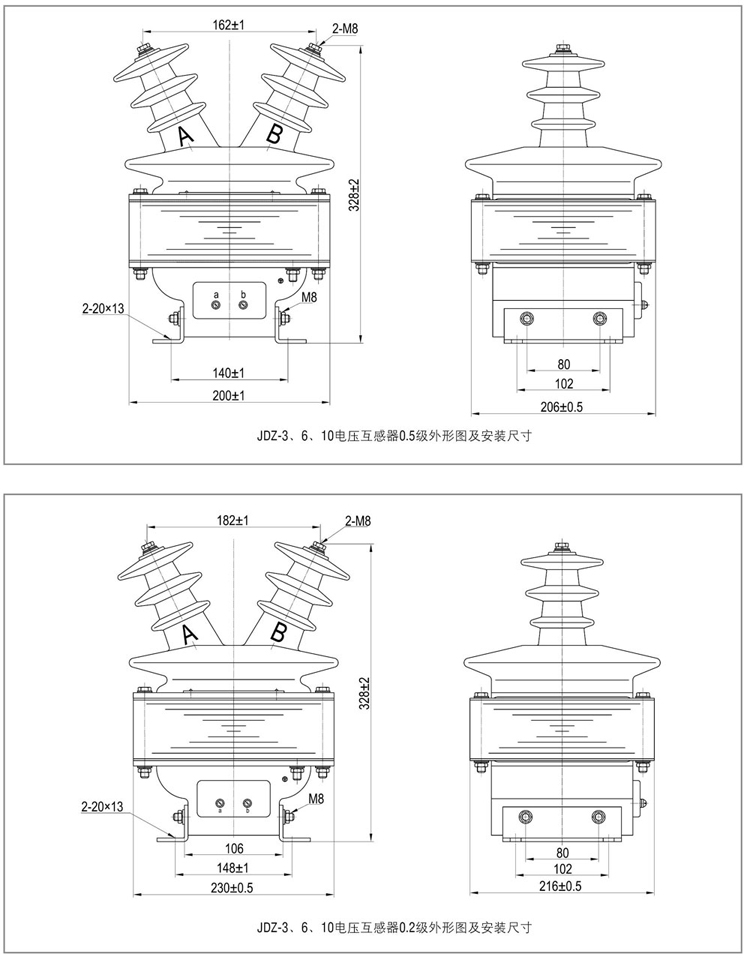

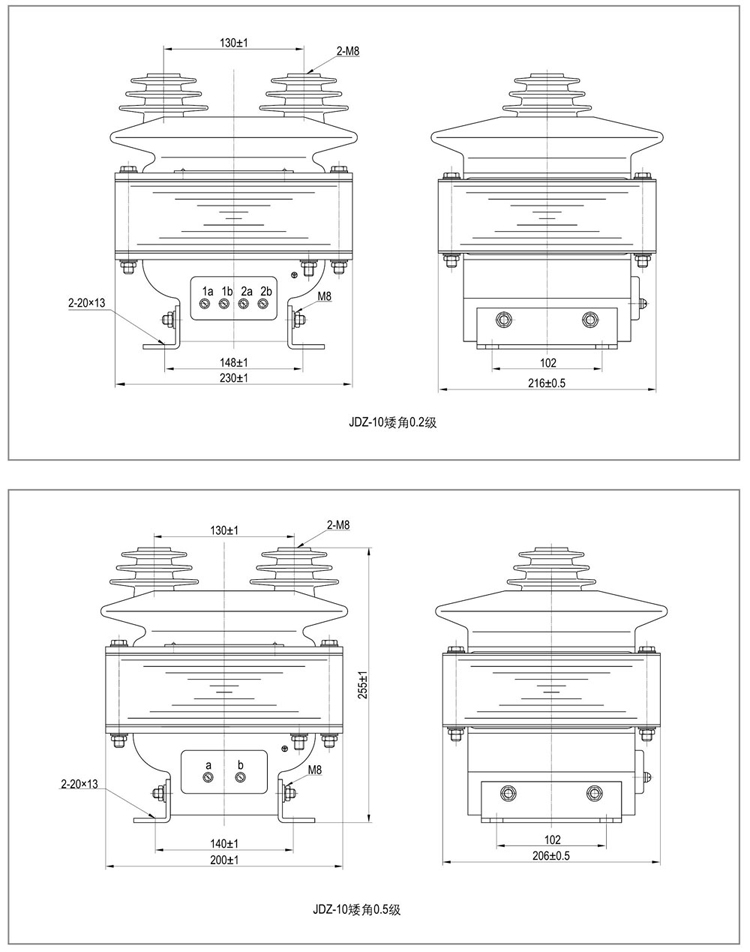

外形图及安装尺寸

订货须知 订货时请提供以下参数： 产品型号。 额定电压比 kV。 准确级组合及额定输出 VA。 环境海拔高度 m。 注:用户如有特殊要求可与我公司协商确定。
